Suricata와 EVE JSON 이벤트

01개념과 구성 요소

• 센서 역할Suricata는 패킷 탐지·차단과 flow·HTTP·DNS·TLS 같은 메타데이터 기록을 수행한다.
• 실행 조건캡처 기능·runmode·worker·상태 한도·룰·출력 유형의 구성이 처리 결과를 정한다.
• EVE공통 필드와 event_type별 필드를 가진 JSON 이벤트로 탐지·거래·흐름을 연결한다.

02수신 패킷이 EVE 이벤트로 바뀌는 순서

1. 캡처 경로로 입력NIC와 지원 캡처 기능이 패킷을 사용자 공간 엔진으로 전달한다. Ring·큐·CPU 병목은 이 단계에서 손실을 만들 수 있다.
2. Decode·Defrag헤더와 캡슐화를 읽고 필요한 IP 단편을 재조립한다. IP fragment 처리와 TCP stream 처리는 다르다.
3. Flow·Stream양방향 흐름과 TCP 상태·순서·재전송을 관리해 응용 파서에 필요한 바이트를 구성한다.
4. 응용 파싱HTTP method·URI·status 같은 의미 있는 필드와 검사 버퍼를 만든다.
5. 탐지 평가Prefilter와 규칙 평가가 조건을 검사한다. memcap·depth·누락 패킷은 검사 가능한 범위를 제한한다.
6. EVE 출력활성화한 유형에 따라 alert·http·flow 등을 기록한다. flow_id와 필요한 tx_id로 같은 통신의 다른 관찰을 연결한다.

03Suricata의 기능과 실행 조건

• 실습 버전수업 원문은 Suricata 7.0.11을 pfSense 쪽 환경과 맞추어 설치하고 Snort 규칙과 로그를 비교한 자료다. 캡처·재조립·탐지·로그는 서로 다른 처리 단계다.
• 센서·출력Suricata는 IDS/IPS 엔진이면서 HTTP·DNS·TLS·flow 메타데이터를 남길 수 있다. EVE에 모든 종류가 항상 기록되는 것은 아니며 켠 출력 유형과 파서가 실제 관찰한 내용에 따라 달라진다.
• 세대별 비교Snort 3는 단일 스레드 제품으로 일반화할 수 없다. 제품 세대·입력 방식·구성에 따라 처리 구조를 비교해야 한다.

04빌드 기능이 사용 가능한 캡처 경로를 결정한다

• 빌드·라이브러리소스 빌드에서 configure는 설치 prefix와 라이브러리를 조사하고 make는 컴파일·링크, install은 산출물과 설정을 배치한다. Rust/C 도구 체인, libpcap, YAML·JSON·정규식 라이브러리는 각각 파서·캡처·설정·출력·탐지 기능과 관련된다.
• 바이너리 기능패키지가 설치되어 있어도 실행 중인 바이너리가 해당 기능을 포함해 빌드되었는지는 별도 문제다.
• 실습 Build-info수업 환경의 --build-info에서는 AF_PACKET은 yes, NFQueue·DPDK·Netmap 등은 no로 표시되었다. 이것은 그 실습 바이너리의 능력이며 제품 전체가 그 기능을 지원하지 않는다는 뜻이 아니다.
• 서비스 경로YAML에 캡처 옵션을 적는 것만으로 빌드에서 빠진 기능이 생기지 않는다. 배포판 패키지와 수동 빌드가 함께 있으면 systemd가 어떤 실행 파일을 호출하는지도 실행 결과를 바꾼다.

suricata --build-info
suricata --list-runmodes
suricata -T -c /etc/suricata/suricata.yaml
systemctl cat suricata

기능·실행 경로·설정 문법을 읽는 검사 예입니다. 패키지 설치나 방화벽 해제는 수행하지 않습니다.

05NIC RX Ring·DMA·RSS의 역할

• DMA·DescriptorNIC는 수신 프레임을 DMA로 메모리 버퍼에 놓고 descriptor로 그 위치와 상태를 관리한다. RX ring은 descriptor를 순환하며 재사용하는 구조이고 무한 대기열이 아니다.

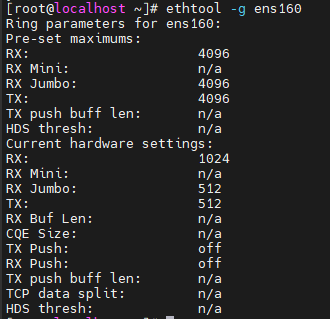

• RX Ring 한도소비보다 유입이 빠르면 빈 버퍼 부족 등으로 패킷이 유실될 수 있다. Ring 1024·최대 4096이라는 값은 해당 NIC의 설정 예이며 모든 장치의 고정값이 아니다.

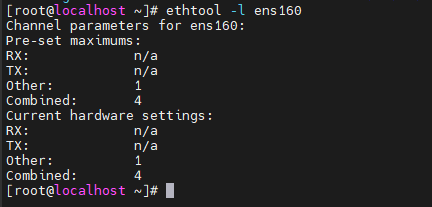

• RSSRSS는 패킷 흐름의 주소·포트 등에 대한 해시로 여러 수신 큐에 분산한다. 같은 flow를 일관된 처리 경로에 두는 것이 재조립 상태 관리에 유리하다.
• 분산·지연양방향 대칭 분산과 큐·스레드 배치는 NIC와 캡처 구성에 맞아야 한다. 버퍼를 늘리면 순간 폭주를 견딜 여유는 늘지만 지속적인 CPU 처리량 부족을 해결하지 못하며 지연이 늘 수 있다.

06일반 소켓과 패킷 캡처 경로는 같지 않다

• 일반 소켓·캡처일반 TCP 애플리케이션은 커널이 처리한 바이트 스트림을 소켓에서 읽는다. AF_PACKET 같은 캡처 경로는 링크 계층 패킷을 사용자 공간 엔진으로 넘겨 Suricata가 자체 flow·stream·응용 파싱을 수행하게 한다.
• 서로 다른 경로패킷 캡처 경로를 일반 TCP 애플리케이션의 소켓 경로와 동일하게 해석해서는 안 된다.

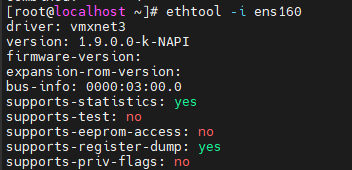

• NAPI·sk_buffNAPI는 인터럽트와 polling을 조합하는 커널 수신 처리와 관련되고, sk_buff는 커널의 패킷 표현이다. DPDK·AF_XDP·Netmap 등은 다른 입출력 경로와 전제 조건을 가진다.
• 고속 I/O 조건단순히 이름에 “고속”이 있다는 이유만으로 현재 VM에서 더 빠르다고 결론 내릴 수 없으며 장치·드라이버·메모리·코어 배치가 함께 작동해야 한다.

07Decode→Defrag→Flow→Stream

• Decode·DefragDecode는 Ethernet/VLAN/IP/TCP/UDP 등의 헤더와 캡슐화를 해석한다. Defrag는 IP fragment를 묶는 단계이고 TCP stream reassembly는 TCP 순서 번호에 따른 바이트를 묶는 단계다.
• IP와 TCP둘은 계층과 상태가 다르다. TCP에서도 IP 단편화가 가능하므로 “TCP는 fragment가 없다”로 외우면 안 된다.
• Flow·StreamFlow tracking은 대개 양방향 5튜플과 구성된 VLAN·장치 구분을 이용해 상태를 유지한다. Stream tracking은 handshake·순서·재전송·종료를 관찰하고 재조립 버퍼를 만든다.
• 재조립 사례문자열이 UNI / ON SEL / ECT 세 조각에 나뉘어 있으면 단일 payload 검색에는 없던 문자열이 재조립 후 나타날 수 있다. 누락·겹침·중간부터 시작한 캡처는 해석의 불확실성을 만든다.

08App-layer parser와 검사 버퍼

• 응용 필드응용 파서는 HTTP 요청·응답에서 method·URI·host·status 같은 의미 있는 필드를 만든다. 탐지 엔진은 raw packet, 재조립 stream, 응용 계층 버퍼 중 규칙이 지정한 곳을 평가한다.
• 버퍼 구분URI에서 찾으려는 문자열을 전체 TCP payload와 같은 것으로 다루면 정규화나 분할 조건에서 결과가 달라질 수 있다.
• MPM·Prefilter여러 패턴을 빠르게 찾는 MPM·prefilter는 후보를 줄여 정밀 규칙 평가의 비용을 낮추는 구조다. Hyperscan 등 사용 가능 엔진은 빌드 조건에 영향을 받는다.
• 규칙 비용prefilter가 있다는 사실은 모든 규칙을 동일한 방식으로 평가한다는 뜻이 아니며, 규칙 추가 후 CPU·drop·검사 범위도 함께 달라질 수 있다.

09workers·autofp와 실제 스레드 상태

• Runmodeworkers는 각 패킷 처리 스레드가 전체 처리 파이프라인을 가지는 방식이고 autofp는 수신·디코딩 뒤 flow worker로 전달하는 구조다. single은 하나의 패킷 처리 스레드로 수행하는 방식이다.
• 지원 캡처 방식캡처 방식에 따라 사용 가능한 runmode와 적합성이 달라진다.
• PID·LWP실습의 ps -Lf 출력에는 하나의 PID 아래 여러 LWP와 NLWP=10이 표시되었다. PID가 같고 LWP가 다른 것은 동일 프로세스 안의 여러 스레드라는 뜻이다.
• ps 옵션ps -lf의 소문자 l은 긴 형식이고 스레드 표시의 대문자 L과 구분한다. 스레드 수 10과 vCPU 4만으로 10개가 동시에 계산 중이라고 말할 수는 없다.
• 실제 병렬성관리 스레드·대기 스레드와 실제 worker의 CPU 사용을 구분한다.

10HOME_NET·룰 파일·정책의 연결

• 주소·입력·룰HOME_NET은 보호 대상 주소 범위이며 캡처 위치에서 보이는 NAT 전후 주소와 일치해야 한다. af-packet 인터페이스는 실제 패킷이 들어오는 지점이고 default-rule-path와 rule-files는 읽을 규칙을 결정한다.
• 로드·YAMLlocal.rules 파일을 만들었어도 로드 목록에 없으면 탐지는 일어나지 않는다. YAML 들여쓰기는 탭 대신 공백으로 구성한다.
• Host OS Policyhost-os-policy는 겹친 데이터 등의 해석을 보호 대상에 맞추는 정책이다. 모든 주소를 무조건 Linux로 바꾸는 것이 보편적인 정답은 아니다.
• 구조별 편집설정 파일의 줄 번호는 버전마다 달라지므로 이름과 구조를 확인하지 않은 줄 단위 일괄 편집은 적절하지 않다.

11memcap·depth·checksum은 가시성 조건이다

• Memcap·Depthdefrag·flow·stream·reassembly의 memcap은 각 상태 영역의 메모리 상한이다. timeout은 상태를 얼마나 유지할지, reassembly depth는 어느 범위까지 바이트를 재조립할지에 관여한다.
• 한도 영향상한 초과 때 동작은 기능·모드·정책별로 달라질 수 있다. depth 너머에서 재조립이 중단되면 해당 바이트가 필요한 탐지에 한계가 생긴다.
• Checksum·Offloadchecksum validation은 잘못된 체크섬을 다루는 조건이다. 송신 호스트에서 캡처한 패킷은 NIC offload 전에 보이는 체크섬 때문에 실제 회선 패킷과 다르게 표시될 수 있다.
• 통계 보존이 경우 검증을 무조건 끄는 대신 캡처 위치와 offload 영향을 분리한다. stats 출력까지 모두 끄면 drop과 메모리 한도를 추적할 근거가 사라진다.

12EVE의 공통 필드와 유형별 필드

• EVE 공통 필드EVE JSON은 timestamp·event_type·flow_id·주소·포트 등의 공통 정보와 alert/http/flow 같은 유형별 내용을 한 줄 이벤트로 기록한다. alert.signature_id는 규칙, http.url은 요청 경로, http.status는 응답 상태를 설명한다.
• Flow·Transactionflow_id는 같은 엔진 흐름의 이벤트를 연결하지만 여러 센서에서 통용되는 전역 고유 ID로 간주하지 않는다. 한 연결의 여러 HTTP 거래는 tx_id 등 거래 정보를 더해 구분한다.
• 가상 이벤트아래 세 줄은 실제 환경의 주소를 제거한 학습 예다. alert가 있었다는 사실과 HTTP 응답이 성공했는지, 센서가 차단했는지는 서로 다른 필드의 질문이다.
• Allowed의 의미passive IDS에서 allowed는 업무적으로 안전하다는 판정이 아니다.

{"event_type":"alert","flow_id":42001,"tx_id":0,"alert":{"signature_id":1000001,"action":"allowed"}}
{"event_type":"http","flow_id":42001,"tx_id":0,"http":{"http_method":"GET","url":"/training","status":200}}
{"event_type":"flow","flow_id":42001,"flow":{"pkts_toserver":4,"pkts_toclient":3}}

jq 'select(.flow_id == 42001)' eve.json

원리를 설명하는 가상 학습 예시입니다.

16Snort 규칙 이식과 결과 비교

• 넓은 시험 규칙ICMP·전체 TCP·80번 목적지 규칙을 두 엔진에 적용하면 fast/JSON 출력 경로를 비교할 수 있다. 이러한 규칙은 파이프라인이 입력을 받아 경보를 출력하는지 확인하는 넓은 시험 규칙이며 그 자체로 공격 탐지를 뜻하지 않는다.
• 포트와 프로토콜HTTP 프로토콜 검사가 없는 tcp any→80 규칙은 포트 조건만 만족한 패킷에도 반응할 수 있다.
• 문법 호환성두 엔진이 공통 문법을 갖더라도 옵션·버퍼·버전 차이 때문에 모든 규칙이 그대로 호환되는 것은 아니다. 문법 검사와 같은 양성·음성 PCAP의 결과를 각각 비교해야 한다.
• 버전별 결과JSON 필드와 기본값은 버전·설정의 영향을 받으며 단일 실습을 제품 간 보편적인 우열로 확대하지 않는다.

17경보가 없을 때 처리 단계별로 원인을 찾는다

• 단계별 실패경보가 없는 원인은 패킷 미도착, 캡처 손실, 잘못된 HOME_NET, 응용 파서 미연결, 재조립 한도, 규칙 미로드, 조건 불일치, 출력 미활성화 중 어느 곳에도 있을 수 있다. 한 번에 규칙을 바꾸기보다 패킷 입력 수→flow·protocol 식별→규칙 수→EVE 출력의 연결을 따라가면 실패 지점을 좁힐 수 있다.
• 동일 Flow 연결같은 flow_id의 alert·HTTP·flow를 연결하면 탐지와 응용 거래·전체 흐름을 함께 읽을 수 있다. 그것이 전 구간 무손실이나 모든 공격 탐지를 보증하지는 않는다.
• 손실·지연·오탐캡처 손실 지표, 로그 처리 지연, 정상 트래픽 오탐을 함께 해석해야 센서가 보고 있지 않은 영역도 설명할 수 있다.
